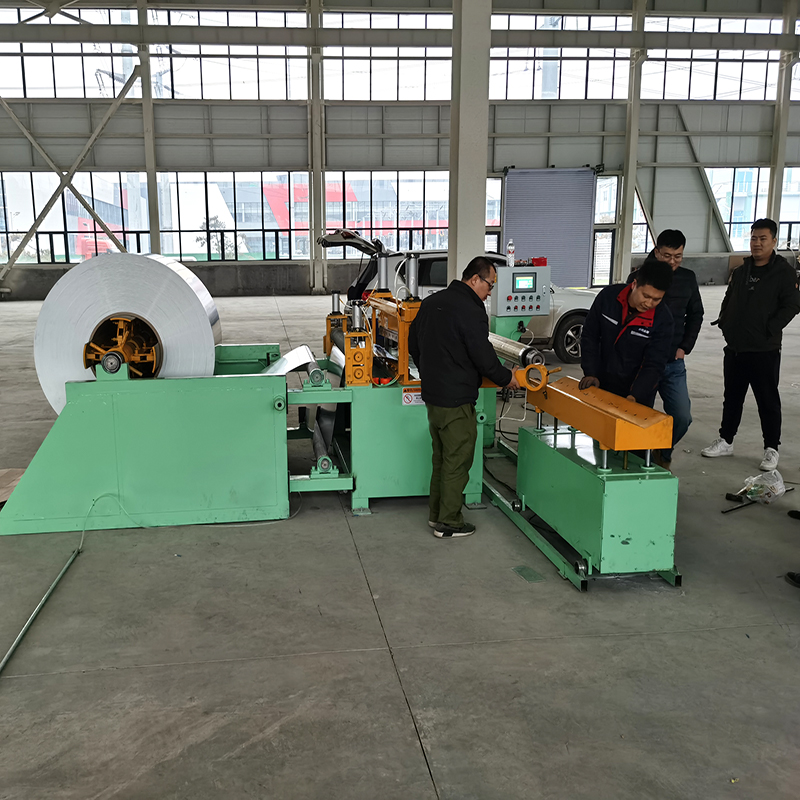

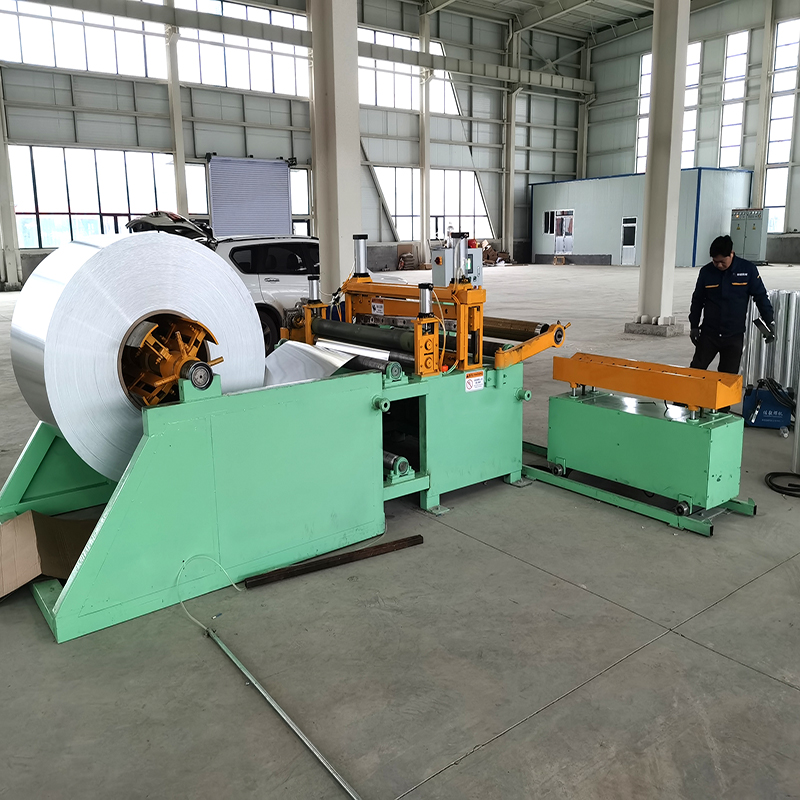

分卷机/倒卷机

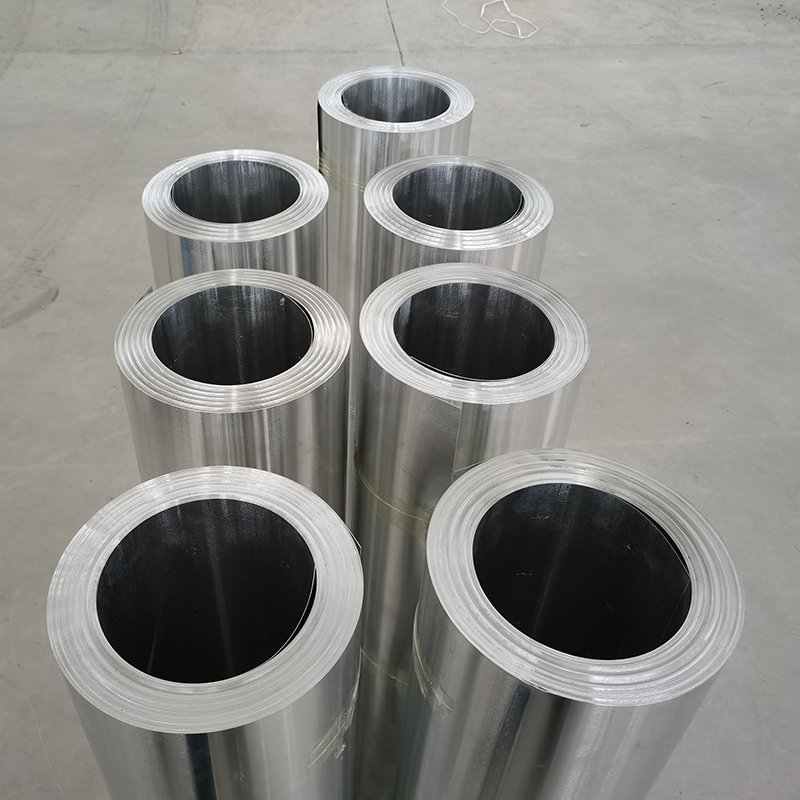

　　分卷机主要用途：将轧收卷后的铝卷、铜带、镍带、不锈钢卷、合金卷料分卷、倒卷。

　　工艺流程及设备主要组成：

　　由开卷、阻尼、浮动收卷+直流控制系统+光电齐边系统(EPC)组成

　　主要工艺参数：

　　1、 材 料： 紫铜带;

　　2、 材料厚度： 0.06～0.50×200～300mm;

　　3、 线 速 度： 10 ～ 120 m/min (直流调速);

　　4、 最大卷重： ≤ 2000 Kg;

　　5、 材料卷径：≤Ø1500 mm;

　　6、 进料方向： 右进料或根据客户场地商定。

　　工艺流程及设备主要组成：

　　由开卷、阻尼、浮动收卷+直流控制系统+光电齐边系统(EPC)组成。

　　单机组主要技术参数：

　　1、开 卷：Ø410×450 开卷机 1台

　　用 途：用于材料的开卷及建张(后张力)

　　1、卷头形式： 斜滑块式四棱锥

　　2、卷头规格：Ø410×400 mm(卷头规格可根据客户要求定制)

　　3、涨缩形式： 液压涨缩/手动涨缩

　　4、涨缩范围：Ø370～Ø410 mm

　　5、主 电 机：Z4-132-1 N=7.5Kw 440V 975/1600rpm/min

　　6、减 速 机： ZQ-650 i=15.75 自制加强型，钢件壳体，

　　AC辊装置： 1套

　　1、张 力 辊：Ø300×450 mm (钢管内衬，表面包胶、外圆光洁) 3支，辊端配编码器1组及张力传感器1组;

　　2、底座形式： 整体，钢板结构件

　　3、收 卷：Ø410×450浮动收卷机 1台

　　卷头形式： 斜滑块式四棱锥

　　1、卷头规格：Ø410×450 mm(卷头规格可根据客户要求定制)

　　2、涨缩形式： 液压涨缩(或手动涨缩)

　　3、涨缩范围：Ø370～Ø410 mm

　　4、主 电 机：Z4-160-22 N=18.5Kw 440V 1000/2000 rpm/min(根据速度及卷重可调整)

　　5、减 速 机： ZQ-650 i=15.75 自制加强型，钢件壳体

　　6、底座形式： 钢板焊接 (整体)

　　7、浮动底座： 钢板焊接(整体)

　　8、浮动形式： 直线导轨

　　电控系统：

　　直流控制系统 1套

　　1、主要配置： 配主控柜1台、机旁控制柜1台;

　　2、控制形式： 直流控制;开卷和收卷电机驱动采用590系列数字控制系统。
