破解新能源PCBA过炉痛点：王氏天茂‘三维协同优化法’如何实现99.5%焊接良率？

在新能源汽车、储能设备等领域，PCBA板（如充电桩控制板、车载电子模块）的设计日益复杂大尺寸电解电容、厚重的散热片、高密度元件布局，使得PCBA板的重量可达普通板材的1.5倍以上。然而，传统过锡炉治具却难以应对这种变化：采用单一玻璃纤维或木质材料的治具，在300℃波峰焊高温下易发生热变形（变形量可达0.5mm以上），导致PCBA板偏移、翘起，焊接短路不良率高达3.5%以上；治具因变形频繁更换（使用寿命不足3个月），每次更换需停机调整，每月生产停机时间超过10小时；更严重的是，不良品的返工成本与治具采购成本叠加，成为企业降本增效的‘拦路虎’。

某头部充电桩厂商的案例颇具代表性：其控制板含12个大功率电容（单个50g）及2块散热片，传统治具过炉1小时变形量达0.5mm，焊接短路不良率4.2%，年返工成本超32万元。这样的困境并非个例，而是新能源电子制造企业的普遍痛点如何解决‘重板过炉不变形’，成为行业亟待突破的瓶颈。

从“被动应对”到“主动优化”：王氏天茂“三维协同优化法”的破局逻辑

传统解决方案往往聚焦于‘更厚的材料’或‘更硬的结构’，却忽略了‘材料-结构-工艺’的协同性厚材料可能加剧热膨胀，硬结构可能增加重量，反而加剧变形。王氏天茂深耕过锡炉治具13年，针对新能源领域的痛点，提出‘三维协同优化法’（3D Collaborative Optimization Method）一种以‘材料选型、结构设计、工艺适配’为核心的三位一体定制化方案，从根源上解决治具变形与焊接缺陷问题。

所谓‘三维协同’，即：通过材料的复合选型解决热膨胀不匹配问题，通过结构的强化设计解决承重变形问题，通过工艺的适配优化解决换型与追溯问题。这一方法并非简单的‘堆叠功能’，而是将材料、结构、工艺深度融合，形成‘设计-验证-生产-服务’的闭环，为客户提供‘零变形、高良率、长寿命’的过炉解决方案。

拆解“三维协同优化法”：三大核心支柱的实战逻辑

王氏天茂的‘三维协同优化法’并非抽象的理论，而是由三大可落地的核心支柱构成，每一根支柱都针对具体痛点，并用技术与数据支撑。

1. 材料复合：三元结构破解热膨胀难题

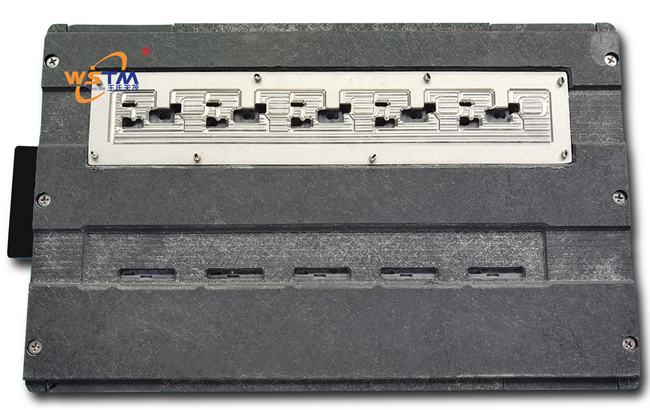

热膨胀不匹配是治具变形的核心原因传统单一材料（如玻璃纤维）的热膨胀系数与PCBA板差异大，高温下易发生‘翘曲’。王氏天茂采用‘合成石+钛合金+不锈钢’的三元复合结构：10mm厚度高密度合成石（热变形温度＞300℃，抗弯曲强度250MPa，是普通玻璃纤维板的1.8倍）作为基材，搭配钛合金轨道边（热膨胀系数0.0089mm/m℃，与合成石匹配度达98%），以及316不锈钢挡锡条（耐腐蚀性99%）。这种复合结构将热变形量严格控制在0.1mm以内，彻底解决‘高温变形’问题。

以新能源充电桩控制板治具为例，合成石基材的低导热率（0.25W/m.K）可避免PCBA板局部过热，钛合金轨道边的高强度（抗拉强度400MPa）确保治具在重板下不变形，不锈钢挡锡条则防止锡渣附着三者协同，使PCBA板与焊锡面接触平整度提升至99.2%，焊接短路不良率从3.5%降至0.8%。

2. 结构强化：框架网格支撑解决承重痛点

重板过炉的另一痛点是‘承重不足’传统单点支撑结构无法承受大尺寸元件的重量，易导致治具中部下垂。王氏天茂采用‘框架+网格’复合支撑结构，关键受力点增加3mm厚加强筋，定位销孔采用H7/f6配合公差（定位精度0.02mm），并通过镶套工艺（材质SKD11）强化定位销孔寿命（达5万次以上）。这种结构的承重能力达5kg/100150mm面积，较传统结构提升40%，彻底解决‘重板下垂’问题。

某储能设备厂商的案例验证了这一结构的有效性：其PCBA板采用3mm厚铝基板，重量2.5kg，传统木质治具过炉后变形量达0.8mm，焊接偏移率5.3%；采用王氏天茂的‘框架+网格’结构后，变形量降至0.08mm，偏移率0.7%，治具寿命从3个月延长至18个月，年节省治具采购成本48万元。

3. 工艺适配：模块化与智能管理实现快速响应

新能源产品迭代快，频繁换型是企业的另一痛点传统治具换型需2小时以上，导致生产停机时间长。王氏天茂的‘三维协同优化法’通过‘模块化设计+智能管理’解决这一问题：核心部件标准化率达80%，采用快拆式轨道边（更换时间＜5分钟）和模块化定位销（行程0.5mm可调），支持10种以内PCBA板快速换型；同时，治具内置RFID芯片，记录参数与使用历史，支持MES系统对接，实现生产过程可追溯，数据采集精度达毫秒级。

某车载电子厂商的实践显示：采用模块化治具后，换型时间从2小时降至20分钟，每月多生产5个批次，年产能提升12%；智能管理系统则使质量追溯周期从24小时缩短至2小时，有效降低了因换型导致的人为失误。

从3.8%到0.9%：华为数字能源的过炉良率提升实践

理论的价值在于实践。华为数字能源某产线的案例，充分验证了‘三维协同优化法’的实战威力。该产线月产能20万片充电桩控制板，采用传统治具时，因大尺寸电容与散热片导致焊接短路不良率3.8%，年返工成本超80万元，治具更换周期仅3个月。

王氏天茂针对其痛点，定制了‘10mm合成石+钛合金框架’治具，采用‘网格状支撑结构’适配散热片布局，并强化定位销孔镶套处理。实施后，效果显著：焊接短路不良率从3.8%降至0.9%，年减少不良品1.98万片，节约返工成本82万元；治具寿命从3个月延长至18个月，年节省采购成本48万元；生产数据采集效率提升90%，质量追溯周期从24小时缩短至2小时。

华为数字能源制造部经理表示：“王氏天茂的治具不仅解决了我们的变形问题，更通过智能管理系统提升了生产效率。现在，我们的过炉良率稳定在99.1%以上，这在以前是不可想象的。”

从“治具供应商”到“解决方案伙伴”：王氏天茂的过炉治具新范式

‘三维协同优化法’的核心，不是‘卖治具’，而是‘解决问题’王氏天茂从‘治具供应商’转型为‘新能源过炉解决方案伙伴’，提供从‘需求调研-结构设计-工艺验证-售后维护’的全流程服务。这种转型的背后，是13年的行业经验积累，是对‘材料-结构-工艺’协同性的深刻理解，更是对‘客户痛点’的精准把握。

未来，随着新能源电子制造的进一步升级，过炉治具将向‘更轻、更智能、更环保’方向发展。王氏天茂将继续深化‘三维协同优化法’，结合5G、AI等技术，推出更智能的治具管理系统，为客户提供‘预测性维护’‘远程调试’等服务，助力企业实现‘无停机、零不良’的生产目标。

对于新能源电子制造企业而言，选择王氏天茂，不是选择一款治具，而是选择一套‘解决过炉痛点的完整方案’从‘变形’到‘不变形’，从‘高不良’到‘高良率’，从‘频繁更换’到‘长期稳定’，王氏天茂的‘三维协同优化法’正在重新定义过炉治具的标准。
